Aluminium J-Pole Dual Band Antena

Poniżej przedstawiam antenę typu J-Pole. Jest to antena zrobiona zgodnie z projektem ze stron:

http://www.kc7hxc.us/links/radio/jpole/build-jpole.html

http://adamkar.republika.pl/j/j.htm

z pewnymi zmianami mechanicznymi.

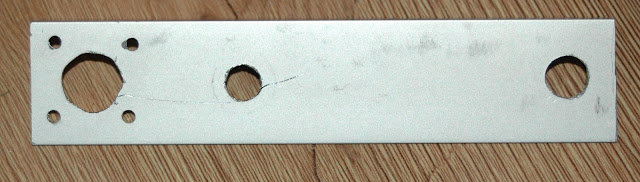

Jeszcze bez otworów na mocowanie do masztu.


Elementy anteny zamocowane są na aluminiowym kątowniku 20×30 mm.

Pionowe elementy są wykonane z rurek aluminiowych o średnicach od 8 do 12 mm.


Rurki przymocowane są do kątownika przy pomocy stalowych śrub o średnicy wewnętrznej rurki.

Ze względu na kiepskie (w zasadzie żadne) lutowanie aluminium radiator zamocowany jest do gniazda UC-1 przy pomocy 4 „wąsów” z ocynowanego drutu. Obciąłem go z oporników ale idealny będzie taki na zworki. Ważne, żeby nie był miedziany.


Dwa zostają wewnątrz rurki


Dwa wychodzą przez otworki w rurce…


… i są następnie dociskane do rurki przez plastikową tulejkę. Ważne – miejsce styku drucików i rurki należy na rurce oskrobać.

Teraz gniazdko przykładamy od dołu kątownika, a od góry rurkę z tulejką. Całość skręcamy na cztery śrubki 3 mm.

Plastikowa tulejka służy do stabilizacji rurki w pionie oraz nie pozwala na zwarcie rurki z masą.


Mocujemy następnie dwie śruby stalowe do kątownika, a potem nakładamy na nie rurki i zaciskamy przy pomocy stalowych opasek zaciskanych na śrubokręt. W rurkach zrobione są szczeliny w celu lepszego odkształcenia rurek.


Najdłuższy element zmontowany jest z dwóch rurek. Cieńsza wchodzi w dolną i jest przymocowana przy pomocy kolejnej opaski zaciskowej.

Całość waży 400 gramów, mierzy 1500 x 140 mm.

Spis elementów:

Rurka 8 mm – 500 mm

Rurka 10 mm – 160 + 540 mm

Rurka 12 mm – 1000 mm

Kątownik – 20×30 mm – 140 mm

Gniazdo UC-1 – panelowe na 4 śruby

Tuleja poliamidowa – wyrób toczony – średnica wew. 8mm, grubość ścianki ok. 2mm, długość min. 50mm; podstawa tulejki – wysokość 6mm, średnica 35mm, od spodu wcięcie 13.5 x 3mm na pozostałość gniazda UC-1.

Śrubki 3mm – 4 sztuki, zakręcane na śrubokręt, stożkowe z nakrętkami i podkładkami.

Śruba 8mm + podkładki i nakrętka

Śruba 10mm + podkładki i nakrętka

Opaska zaciskowa stalowa – 10-16mm – 3 sztuki

Drucik ocynowany ok. 100mm

Koszulki termokurczliwe do uszczelnienia rurek od góry – lub cokolwiek innego.

Farba/lakier do uszczelnienia – jeżeli ktoś tego potrzebuje.
